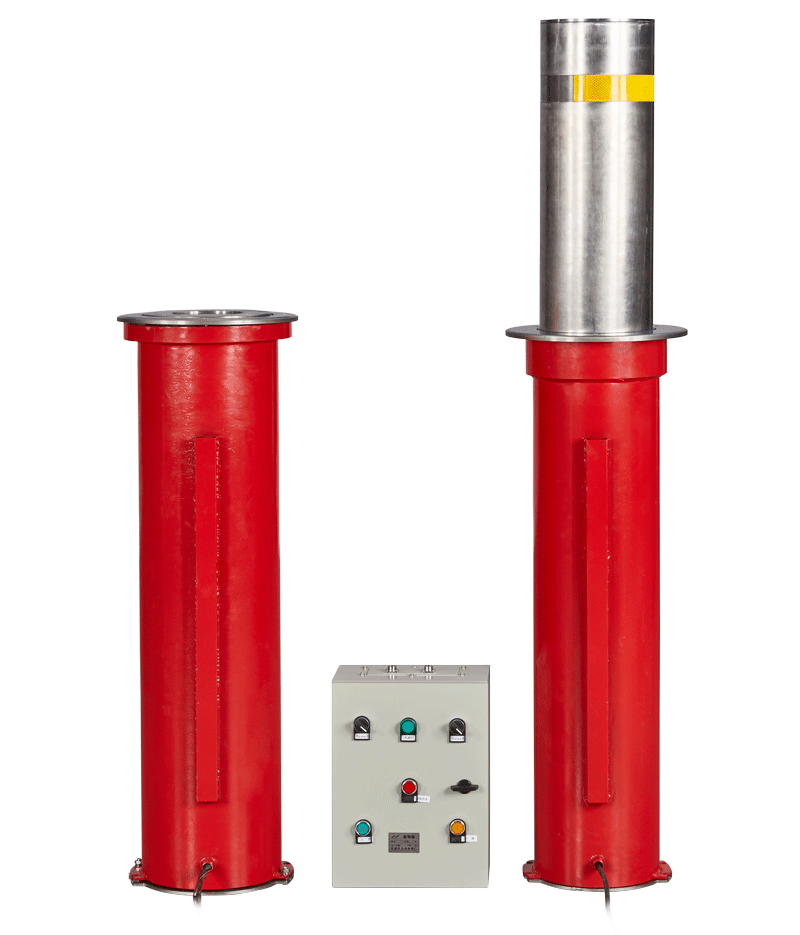

升降柱JT-9300



 京泰亨JI-9300专为敏感区域防止非允许车辆强行闯入而专门设计研发的,具有很高的实用性、可靠性及安全性;产品广泛用于城市交通、军队及国家重要机关大门及周边、步行街、高速公路、收费站、机场、学校、银行、大型会所、停车场等许多场合。通过对过往车辆的限制,有效地保障了交通秩序即主要设施和场所的安全。

一、升降柱系统组成

升降柱设备主要由升降柱体、液压机芯、电控部分三部分组成:

1、升降柱体:

升降柱体主要由升降筒、机座组成。整机为钢结构,采用7 毫米厚度无缝钢管、焊接而成,具有高强的承重和抗撞能力;外壁为红色警戒色,配备黄色反光带,夜晚可开启内置高亮LED 发光灯,警示车辆注意风险。

该装置埋设在车道上或大门的指定位置,通过值班人员的指令限制车辆通行。

2、液压机型:

液压机芯主要由油箱、电机、油泵等组成,它是整套升降柱系统动力源,该装置安装在升降柱内部,与升降柱配套使用(可通过调节阀改变上升下降速度),停电可通过备用电源手动下放。

3、电控系统:

自动电子控制部分:控制主板、副控制板、漏电开关、无接触噪音高寿命接触器、精密起动时间设置(防油缸行程到位后产生的冲击力增加了油缸的使用寿命)、可设置自动升起(加地感线圈车过杆起)。自动控制器:包括控制箱、遥控器、手动按钮等由值班人员控制使用。

二、主要技术参数:

1、控制系统:电动液压。

2、供电电压:220V。

3、系统动力:300W(单体),多个按数量叠加功率.

4、承压能力:100 吨以上货柜车。

5、开启时间:1.5~3s(可调)。

6、关闭时间:1.5~3s(可调)。

7、通讯: RS485≤1200M。

8、升高高度:600mm。

9、柱体外径:245mm。

10、工作温度:-35℃--- 75℃。

11、液压压力是可调的,正常压力应调在50KGF 以下,最高不能超过70KGF。

12、存储环境:-40℃--- 75℃, 防雨防潮防尘

13. 升降柱外形尺寸L350*W350*H1112mm,升起后高度600±5mm。

三、产品特点:

1、结构坚固耐用,承载负荷大,动作平稳,噪声低,速度快,寿命长。

2、采取采取微控制,系统运行性能稳定可靠,便于集成。

3、支持升降柱与道闸等其它设备进行联动控制,也可以与其他控制设备组合,实现自动控制。

4、采用国际领先的低压液压驱动技术,整个系统安全性高,可靠稳定。

5、手动液压系统装置,符合消防管理要求(可选)

在停电的情况下或出现故障时,如升降柱处于升起状态需要下降时,可以通过手动操作将升起的升降柱盖板回落到水平位置,让车辆通行(系统带有12V 备用电池)。

6、自动液压系统装置

遥控装置:通过无线遥控的方式,可在控制器周围30 米左右范围内(根据现场的无线电通讯环境而定),活动遥控升降柱的升降。手动按钮装置:通过保安室里的手动开关按钮控制盒,对相应升降柱进行升降。

7、根据用户要求可加装以下功能(系统支持):刷卡控制:加装刷卡器,可通过刷卡自动控制升降柱的升降。道闸与升降柱联动:配加道闸(挡车器)/门禁控制,可实现道闸、及门禁与升降柱联动。与电脑管埋系统或收费系统驳接:可连接管埋系统和收费系统,有电脑统一控制 。

8、方便检修:当遇结构故障时或者机体检修时,可通过螺动上盖螺丝,将翻板取下,进行相应的操作。

四、产品优势:

1、快速平静:

升降时间最快可达1.5~3s 秒可调,远远大于同等规格的其它厂商的升降柱,这一点极其难能可贵。由于它采用液压驱动单元,动作起来,柔和而平静。

2、控制敏捷

控制单元采用多功能逻辑控制器,可以调制多种不同的功能模式,以满足不同用户在功能上的不同需求。另外,值得一提的是,其运动行程为可调式计时设计,用户可自由控制盖板的升降高度,有效节省能源消耗。

3、 结构独特

其核心部分液压单元与机械动力机构为一体式设计,可有效地将机械能传递给液压驱动单元,动作高效。液压单元实现压力直升的独特设计,性能卓越,在国内外同一领域里是很少见的。

4、安全可靠

当遇停电等紧急情况时,可手运紧急下降,升降柱即可下降,以开放通道,放行车辆。内部固定机构的上部和下部分别装有电流检测传感器和电磁传感器,从而实现了对动力单元的过流保护及柱体动作的有效限位,运行稳定可靠。

5、经济实惠

由于自身为液压传动一体模式,环保节能,低消耗,故障率更低,使用寿命更长,降低了维护成本。另外,采用非传统式导向机构设计,安装维护,更加简便快捷。

五、使用范围:

产品广泛用于城市交通、军队及国家重要机关大门及周边、步行街、高速公路、收费站、机场、学校、银行、大型会所、停车场等许多场合。通过对过往车辆的限制,有效地保障了交通秩序即主要设施和场所的安全。

1、国家机关和军队等重要单位大门:安装升降柱,可电动、遥控或刷卡等方式控制升降,有效阻止外单位车辆进入和不法车辆闯入。

2、步行街:步行街路口安装升降柱,平时处于升起状态,限制车辆进出,如遇紧急或特殊情况(如火灾、急救、领导视察等)可迅速降下,以便车辆通行。

3、道路隔离带:在非全封闭式道路隔离带中可采用升降式路障,平时阻止车辆左转或掉头行驶。如遇道路施工、道路阻塞等特殊情况,可放下路障,使车辆改道通行。

4、多用途广场:白天路障升起,禁止车辆进入广场,夜间利用广场作为临时停车场,放下路障,车辆可进入停车。

5、开放式公园:开放式公园路口安装升降式路障,平时路障升起,阻止车辆通行,游人可自由通过。遇特殊情况时,放下升降式路障,以便车辆通行。

6、小区、银行、学校等限制车辆进入的场所及保证消防通道的有效使用。

7、高速公路:需紧急封路,使用自动升降路桩,方便快捷,并可解决警力不足的压力。

六、注意事项:

本产品只能用于一些规定的场所. 如果用于一些没有明确说明的场所,会对本产品造成损坏并可能产生危险;

★ 如果由于不正确使用或者使用频率超过规定的范围造成的损坏,我公司不承担责任;

★ 不能将设备安装在可燃(爆)气体附近,易燃(爆)气体会对设备有一定的安全隐患;

★ 如果在安装JT-9300 系列产品或以及相应的附件时不遵守安装事项,并由此造成变形等后果,本公司将不会对此负责;

★ 必须遵守安装所在地有效的现行条例,在系统上做连线时,必须先切断电源;确定做好设备接地;

★ 不能对JT-9300 自动系统做任何形式上的更改;安装人员须给予使用者技术方面必要的支持和培训,包括在紧急状况下的手动操作;

★ 在设备运动动作时,不允许人靠近设备;使用者禁止通过任何方式进行维修,必须联系有维修资格的人;

★ 任何在使用说明中没有被清楚标出的项目是不被允许的。







北京京泰亨安检设备有限责任公司
