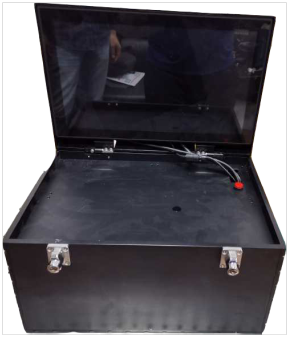

易燃易爆及有毒有害气体类别判定远红外遥测光谱仪(远红外监测系统)







      易燃易爆及有毒有害气体类别鉴定光谱仪是由中科院遥感所和光电所联合开发的远距离红外监测系统,可监测多种气体及液体的泄漏挥发,填补了我国这一领域的空白,深受广大用户的好评。

原理:

易燃易爆及有毒有害气体类别类别鉴定光谱仪,包括成像辅助型可见近红外光栅型光谱仪、信号处理计算机、声光报警装置等。具体组成如图所示。


遥测式类别鉴定分析仪具体组成图

成像辅助型可见近红外光栅型光谱仪的辅助成像模块先对测量区域进行定位后,光谱测量模块进行该区域光谱测量,采集存储模块同步记录该区域的光谱图像信号,上传该数据给综合处理软件,软件进行光谱信号处理,得到光谱特征进行该光谱特征匹配检索,成功后,通过图像标注、麦克风/音响报警等方式,快速将目标归类结果上报给用户。同时,也将处理结果同对应的图像视频信号一并存档。录入系统数据库中,供用户事后分析调用。

共轴光学系统主要由宽波段前置汇聚光学镜头和目标成像镜、光轴准直调整机构等组成,宽波段汇聚镜头主要将目标一定区域的光辐射信号收集,进入后组的光栅分光组件中,供光栅分光组件进行光谱分光。目标成像镜头则将与宽波段汇聚镜头所测量的同一区域进行成像至图像传感器靶面上,进行测量区域的成像,并对其进行采集存储。

光栅分光组件采用闪耀光栅分光方式,首先,汇聚镜成像至柱面镜的一次像面,经柱面镜压缩为狭缝像,再利用全反射离轴抛物面镜进行准直成平行光,该平行光入射至闪耀光栅上,经分光后的平行光再经过与前组完全相同的抛物面反射镜成像至线阵探测器靶面上,形成按波长分布的光谱信号,被探测器接收转换为对应电信号。该信号在主控计算机控制下进行采集存储,再经过光谱辐射标定,即可完成待测区域目标光谱信号的测量获取。

因光栅分光属一次完成,无需运动扫描机构,因此,时间分辨率极高,主要跟所选用线阵探测器的灵敏度和积分时间相关。对于强信号,通常光谱采样率可高达10000条/s。因此,该分光方式具有采样率高、工作波段宽、抗干扰能力强、稳定性好等特点。

用途:

²  某些危险化学品燃烧源成份远距离遥测鉴定

²  燃烧爆炸事故现场遥测

特点:

²  非接触式远距离遥测

²  可监测的气体成份达10多种

²  可同时监测多种物质光谱痕量

²  可实时、连续、自动长期运行

²  直观显示燃烧物分布形势

技术指标:

²  遥测距离:最远可达五公里

²  拟测量物质成分:液化石油气、甲烷、汽油(含甲醇汽油、乙醇汽油)、石脑油、苯(含粗苯)、丙烯腈、甲苯、二甲苯、丁二烯、正庚烷、甲醇、甲醚、乙醚等

²  时间分辨率:<30S

²  光谱分辨率:4-200cm-1

²  测量波段:3-6um
